車規級SerDes芯片的設計復雜性
隨著大數據、AI和大模型的發展，作為主要用于大通量，低延時的數據傳輸場景的SerDes芯片，越來越顯現于聚光燈之下。不同于常見的CPU、GPU和存儲芯片，SerDes主要為核心主控芯片提供通信的能力，被廣泛應用在電信、消費類電子產品、工業自動化、數據中心和云計算等領域。SerDes是SERializer（串行器）/DESerializer（解串器）的簡稱。發送端將多路低速并行信號轉換成高速串行信號，經過傳輸媒介（光纖或銅線），在接收端高速串行信號重新轉換成低速并行信號。這種點對點的串行通信技術充分利用傳輸媒體的信道容量，減少所需的傳輸信道和器件引腳數目，提升信號速度，從而大大降低通信成本。

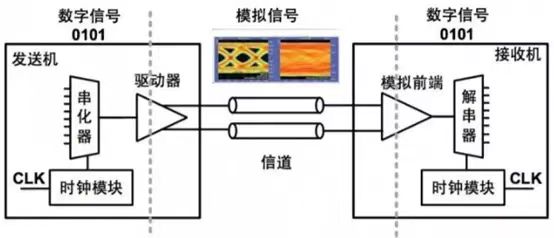

圖1 serdes電路的示意圖
來源：網絡
在SerDes流行之前，芯片之間是通過系統同步或源同步并行接口來傳輸數據的。隨著數據傳輸技術的發展，傳統并行接口的速度已經達到一個瓶頸，取而代之的是速度更快的串行接口，于是原本用于光纖通信的SerDes技術成為了高速串行接口的主流。為實現高速高帶寬，SerDes芯片綜合運用了多路信號復用技術、時鐘數據恢復CDR(Clock Data Recovery)技術、低電壓差分信號技術。
信息都是以模擬信號傳輸的。信號復用是指在傳輸路徑上綜合多路信道，然后恢復原機制或解除終端各信道復用技術的過程。如上圖，SerDes芯片是一種典型的模數混合芯片，成對使用，在發射端要經過數模轉換DAC，接收端要經過模數轉換ADC。一個二進制信號，比如0或1，就是1bit。傳輸同樣的數據量，一次傳輸1bit，需要的采樣頻率就高。目前常用的PAM4，一次傳輸2bit。時鐘信號與數據并行傳輸時，無法達到1Gb/s以上的帶寬。超過這個帶寬，會出現非常嚴重的時鐘信號偏移。工程師采用了CDR技術解決這個問題，所謂CDR就是通過數據編碼把時鐘信息嵌入到傳輸的數據流里，然后在接收端通過時鐘恢復將時鐘信息提取出來，并用這個恢復出來的時鐘對數據進行采樣。CDR主要挑戰在于抖動和噪音干擾。因此采用了差分信號技術。差分信號由一對相反信號組成，接收端以兩者的大小關系來識別“0”和“1”，信號在傳輸過程中即使受到干擾，大小關系也不會發生變化，保持了傳輸信號的完整性。目前在SerDes領域較常見的是低電壓差分信號（LVDS）。以上可見，采用SerDes芯片的優點很明顯：更少I/O接口數量，更小封裝，更少走線，更低成本；有效降低電磁干擾，有效降低噪聲和串擾。隨之而來的就是系統的設計復雜程度高，開發和功能驗證成本高。設計這些模擬子系統和數字控制功能模塊需要一個熟練的模擬/混合信號設計團隊來完成。與工規SerDes芯片相比，車規級SerDes芯片帶來了更高的要求：強大的抗干擾性能：能夠在車輛行駛狀態下穩定傳輸數據，不受來自車輛自身傳感器、路端傳感器、無線電通信設備、外部環境等電磁干擾源的影響。高可靠性：由于車載攝像頭是自動駕駛不可或缺的感知器件，如何確保數據傳輸的穩定性和可靠性，對SerDes的設計和功能驗證提出了更高的要求。低延遲和高帶寬：一顆800W像素4K車載攝像頭每秒產生的數據是5.75G,隨著自動駕駛和智能座艙的發展，需要實時傳輸大量高清視頻和傳感器數據。因此，車載SerDes需要具備低延遲和高帶寬的能力，以滿足對實時性和數據處理能力的要求。靈活性和可擴展性：盡管車輛電子電氣架構趨于集中化，但主機廠對系統配置的靈活性和可擴展性仍然有著高需求。車載SerDes應具備可配置的特性，以適應不同車型和配置的需求。同時，它還應支持開放式的協議標準，以便主機廠或Tier1對系統進行整合與集成。
2年達成量產的國產新銳
如果不是北京車展期間見證，很難相信有這么一家企業，成立于2022年2月，同年5月啟動研發，2年時間達成量產。近些年來，隨著新能源汽車進入智能化競爭階段，攝像頭開始在車端廣泛應用，車載攝像頭的數量、分辨率都在快速增加，對攝像頭數據的高速無延時無損傳輸要求越發嚴苛；智能座艙的多屏聯動；高算力SoC芯片的發展，整個行業都洞察到了對高速率SerDes芯片的迫切需求，從一款被行業巨頭壟斷多年鮮有人問津的冷門芯片，突然之間，SerDes芯片成了投資機構關注的熱門賽道，二三十家公司進入這個領域，做SoC的，做ADC的、做IP的等等，能在車展上公開展示實際產品Demo應用性能的寥寥無幾。2022年成立于南京的仁芯科技，2024年已在成都、上海、北京、青島多地設立了研發與運營中心，2024年4月26日，仁芯科技在第十八屆北京國際汽車展覽會上，舉行首顆16Gbps高性能車載SerDes芯片產品發布會，宣布仁芯科技SerDes芯片R-LinC量產上市。起步雖晚，然而后發而朝至。
高傳輸速率：R-LinC支持高達16Gbps的傳輸速率，15米遠的傳輸距離，插損補償能力可達到30dB+，速率和工藝目前領先同行1-2代。
對比之下，美信半導體Maxim的GSML的最高傳輸速率為12Gbps;德州儀器TI的FPD-Link的最高傳輸速率僅8.4Gbps,索尼半導體的GVIF為8.63Gbps,而GVIF僅配置日本豐田汽車旗下部分高端車型。高穩定性：R-LinC已于近日獲得ISO 26262最新的ASIL B Ready功能安全產品認證證書，這標志著自R-LinC在車載應用場景已具備切實功能安全保障，達到國際標準體系認證，進一步為快速量產奠定堅實基礎。低成本：R-LinC采用了高集成度接口方案，有效簡化了網絡拓撲，減少了芯片、線束和連接器數量。在加串芯片方面，R-LinC實現了2路合1的高效集成；在解串芯片方面，更是實現了6路合1的突破，這大大降低了系統的復雜性和成本。在今年汽車行業越來越內卷的競爭壓力下，主機廠和Tier1同時面臨著產品技術迭代升級和降本壓力，圍繞降本增效的需求，仁芯科技依托領先技術實力，實現R-LinC “高速、高穩定性、低方案成本”的“二高一低”極致性價比。與TI/ADI一樣，仁芯目前采用的是私有協議R-LinC，但也在積極跟進、關注和參與包括汽標委在內的各標準的制定和發展，并已做好了相應的、適合仁芯發展路徑的產品和市場規劃。目前多個車載SerDes技術（APHY、ASA）標準均未最后凍結，仍處于更新中，既沒有通過產品規模出貨的驗證，更沒有被行業廣泛接受和普遍采用，還有著很多的不確定性，因此，需要長時間的關注和發展，不適合創業公司一開始就做站隊選擇和規模投入。另外，車載SerDes是一個跨零部件連接的、點對點橋接芯片方案，即便是標準，通信本身也具有互聯互通和兼容性的特征和風險，在實際工程實施中，會增加故障定位、責任認定的難度，擴大項目交付的風險。因此，即便是標準，也會采用收發成對的芯片解決方案，沒有需要不同產品之間的收發互聯互通的剛性需求。與之相對應的芯片采購也同樣，即便缺貨，大概率也是成對缺貨。因此，僅就目前車載SerDes的應用場景而言，互聯互通標準的必要性有待商榷。如果就沒有互聯互通需求的角度而言，標準等同于私有協議。
高執行力團隊成人達己
仁芯科技創始團隊來自高通、Synopsys、通用汽車等國際頭部企業，具備15+年的芯片設計和汽車電子的產品商業化經驗，技術團隊開發過多顆高可靠性的高速SerDes芯片產品，累計量產出貨量1,000萬顆。其中，創始人之前是全球頭部芯片企業的高管，長期負責中國汽車芯片產品市場的開發，汽車芯片設計市場的規劃、管理，以及相關技術的推廣。
長期奮斗在市場一線，具有對市場、對客戶需求的深刻理解與認知：如何做出差異化的產品、如何從根本上幫助客戶實現產品降本？從市場中來到市場中去的仁芯團隊強調“成人達己、達己成人”的價值理念，即仁芯團隊認為產品的本質是為客戶創造價值，只有為客戶創造價值了，企業才能具備價值。在此理念指引下，仁芯團隊穩扎穩打，分秒必爭，2年時間完成了仁芯科技首顆16Gbps高性能車載SerDes芯片R-LinC從研發到工程和量產的準備。一次把事情做對
兩年達成量產，意味著產品設計方面沒有任何犯錯的空間。
芯片業的馬太效應顯著，如果只是做簡單復制和替代，成本肯定拼不過行業巨頭，意味著領先企業只要降價追隨者就沒有退路，國內汽車芯片企業要長期立足，必須具備自己的核心競爭力和差異性。國外巨頭是航母，國內初創企業只是小舢板，要成長壯大起來就一定要走差異化競爭路線。在此戰略的指引下，仁芯科技采取扎實的產品研發策略+步步為營的市場策略:“公司從融資節奏、資金規劃到整個產品的商業化進程，早在兩年前就已經做好了周詳的設計和規劃，關鍵是執行和交付能力！我們一直在跟時間搶速度，跟時間賽跑，因為給到我們創業公司的時間窗口很有限，我們必須要快！”生態布局創造共贏
因為芯片跟生態結合關系太緊密，包括模組、Tier1、SoC、線束等這些企業，SerDes雖然是個橋接芯片，但它連接的東西很多，所以對生態要求很高。仁芯科技的創始團隊深知芯片公司的發展對行業生態的依賴性，因此圍繞行業上下游共同發展，提供一體化Turn key交鑰匙解決方案。比如，在CIS方面與索尼以及多家國內模組頭部企業，聯合打造和推動基于17MP攝像頭的智駕5V超級視覺方案；在SoC方面積極參與地平線J6新平臺項目并展開深度合作等。
另外，公司有意識引入產業合作伙伴作為戰略投資方，共同發展，也共享公司成長價值。目前地平線、德賽西威、電連都是公司的戰略投資人。在北京車展期間的公司展臺上，仁芯科技展示與多家合作伙伴的解決方案，覆蓋智駕、座艙視覺應用的全場景。
擼起袖子加油干
公司上下的努力也獲得了新老股東的認可，4月24日，仁芯科技再次宣布獲近億元Pre-A++輪融資，這也是仁芯科技成立2年以來的第四輪融資，累計融資近3億元。
4月26日，仁芯科技在發布其第一代R-LinC產品的當日，攜手CIS（CMOS圖像傳感器）領先企業索尼半導體上海公司于北京車展重磅發布“智駕5V超級視覺解決方案”。該方案采用超高分辨率傳感器、超大廣角鏡頭以及出眾的超高速傳輸技術，成功突破傳統車載視覺方案的技術瓶頸和成本壁壘，為行業帶來了革命性創新價值，成為本屆車展的關注焦點。實際上，仁芯在頭部車企做完工程樣片測試已經是1月份了，這次北京車展所展示的10套基于不同SoC和傳感器的Live Demo，其所有相關的軟硬件和系統開發，是仁芯團隊在2個月左右的時間內自主完成，本次展會的巨大成功也再次驗證了“仁芯速度”！
在筆者27日北京車展期間走進仁芯展廳與公司創始人兼CEO黨偉光交流時，由于連日的勞累，他已經在接待室的小沙發上睡著了，不忍打擾，因此我等了一會。
在隨后的采訪過程中，黨偉光透露這樣的忙碌早已是常態，創業公司拼的就是速度，拼的就是效率。未來，高階自動駕駛的發展對車載通信的高性能SerDes芯片的市場需求具有確定性。預計2025年，全球SerDes芯片市場需求將達到12億顆，市場規模300億元；中國市場銷量將達到3～4億顆，市場規模約100億元。到2025年甚至更長的時間里，SerDes將是車載視頻圖像實時傳輸的主流技術。筆者相信，對于這一批本土化的SerDes芯片初創企業來說，未來2~3年將是最關鍵時期，諸如仁芯科技這般有實力的玩家，抓住這個窗口期，才能在這片廣闊的天空中翱翔。
